1996년 설립된 EMME Technology는 수처리, 반도체, 화학, oil, 석유화학, 천연가스 등에 사용 중인
butterfly valve, actuator등 을 전문적으로 설계하고 제작하여 공급하고 있으며 뛰어난 품질과 성능으로 호평받고 있습니다.
EMME Technology사는 고객만족을 위해 제작 중인 Actuator의 품질과 성능에 최선을 다하고 있으며 제품개선을 위해 지속적으로 노력하고 있습니다.
Max-Air Actuator 제품 특징 <Rack & Pinion Actuators>
재질 Techno-polymer Aluminum Stainless Steel
규격 NAMUR 3845, ISO 5211 NAMUR 3845, ISO 5211 NAMUR 3845, ISO 5211
회전각도 90° 90° 90°
Torque Max 80Nm 4000Nm 2400Nm
공급압력 Max 8 bar Max 10 bar Max 10 bar
option - 120°, 135°, 150°, 180° -
사용온도 - -20°C + 80°C -20°C + 80°C
특징 - 오른쪽 앤드캡의 Travel stopper를 이중조정함으로써 Closing, Open 시 ±10°각도조정가능(70°-110° actuator stroke) 오른쪽 앤드캡의 Travel stopper를 이중조정함으로써 Closing, Open 시 ±10°각도조정가능(70°-110° actuator stroke)
다운로드

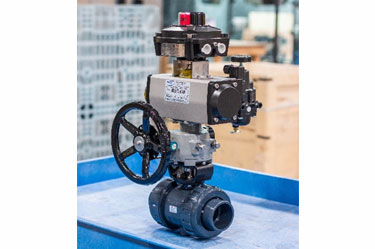

  • Aluminum actuator(Ball Valve)

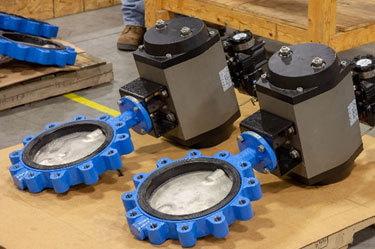

  • Aluminum actuator (Butterfly Valve)
  • Two step actuator

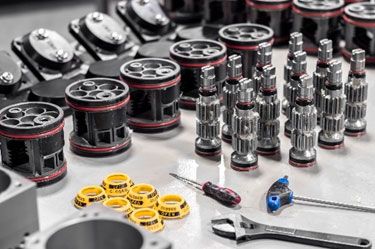

  • Actuator 내부부품

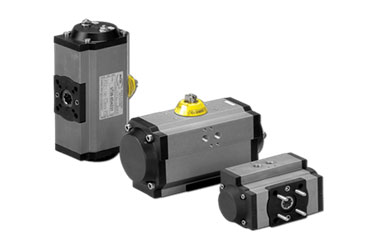

  • Aluminum actuator

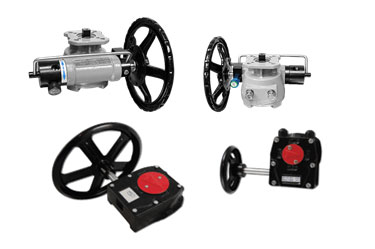

  • Declutchable gear & Gear operator
Technopolymer Model Double Acting Actuator Sizing Torque Table (Nm)
TIPO/TYPE 2 Bar 3 Bar 4 Bar 5 Bar 5,62 Bar 6 Bar 7 Bar 8 Bar
UT/UP 10 5,0 7,6 10,1 12,6 14,1 15,1 17,6 20,2
UT/UP 13 11,0 16,5 22,0 27,5 30,9 33,0 38,5 44,0
UT/UP 18 20,0 30,0 40,0 50,0 56,5 60,0 70,0 80,0
Spring Return Actuator Sizing Torque Table (Nm)
ATTUATORI A SEMPLICE EFFETTO 90° / SPRING RETURN 90° ACTUATORS
TIPO TYPE N° MOLLE
#
SPRINGS		 POS. 1
COPPIA DELLE MOLLE		 POS. 2 COPPIA DI APERTURA - POS. 2 OPENING TORQUE
POS. 1
SPRINGS TORQUE		 3 Bar 4 Bar 5 Bar 5,62 Bar 6 Bar 7 Bar 8 Bar
START END START END START END START END START END START END START END START END
UT/UP
10		 1+1 3,7 2,5 5,1 3,9 7,6 6,4 10,1 8,9 11,6 10,4 12,6 11,4 15,1 13,9 17,7 16,5
2+2 7,4 5,0 2,6 0,2 5,1 2,7 7,6 5,2 9,1 6,7 10,1 7,7 12,6 10,2 15,2 12,8
3+3 11,2 7,5 - - - - 5,1 1,5 6,6 3,0 7,6 4,0 10,1 6,5 12,7 9,1
UT/UP
13		 1+1 4,3 3,1 13,4 12,3 18,9 17,7 24,4 23,2 27,8 26,6 29,9 28,7 35,4 34,3 40,9 39,7
2+2 8,5 6,2 10,3 8,0 15,8 13,5 21,3 19,0 24,7 22,4 26,8 ,24,5 32,3 30,0 37,8 35,7
3+3 12,8 9,3 7,2 3,7 12,7 9,2 18,2 14,7 21,6 18,1 23,7 20,2 29,2 25,7 34,7 31,2
4+4 17,1 12,5 - - 9,5 4,9 15,0 10,4 18,4 13,8 20,5 15,9 26,0 21,4 31,5 26,9
5+5 21,3 15,6 - - 6,4 0,7 11,9 6,2 15,3 9,6 17,4 11,7 22,9 17,2 28,4 22,7
6+6 25,6 18,7 - - - - 8,8 1,9 12,2 5,3 14,3 7,4 29,8 12,9 25,3 18,4
UT/UP
18		 1+1 7,1 5,4 24,6 22,9 34,6 32,9 44,6 42,9 51,1 49,4 54,6 52,6 64,6 62,9 74,6 72,9
2+2 14,2 10,8 19,2 15,8 29,2 25,8 39,2 35,8 45,7 42,3 49,2 45,8 59,2 55,8 69,2 65,8
3+3 21,3 16,2 13,8 8,7 23,8 18,7 33,8 28,7 40,3 35,2 43,8 38,7 53,8 48,7 63,8 58,7
4+4 28,4 21,6 8,4 1,6 18,4 11,6 28,4 21,6 34,9 28,1 38,4 31,6 48,4 41,6 58,4 51,6
5+5 35,5 27,0 - - 13,0 4,5 23,0 14,5 29,5 21,0 33,0 24,5 43,0 34,5 53,0 44,5
6+6 42,6 32,4 - - - - 17,6 7,4 21,1 13,9 27,6 17,4 37,6 27,4 47,6 37,4

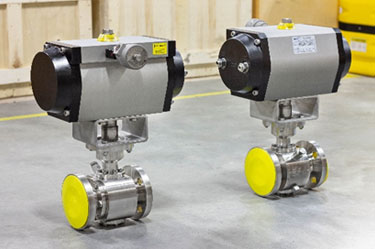

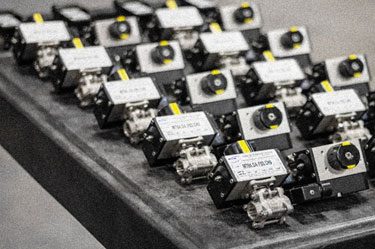

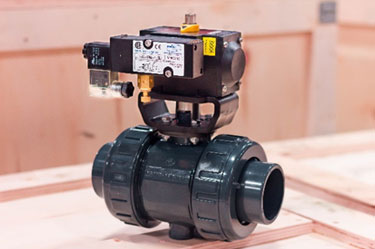

Max-Air actuator조립사진
